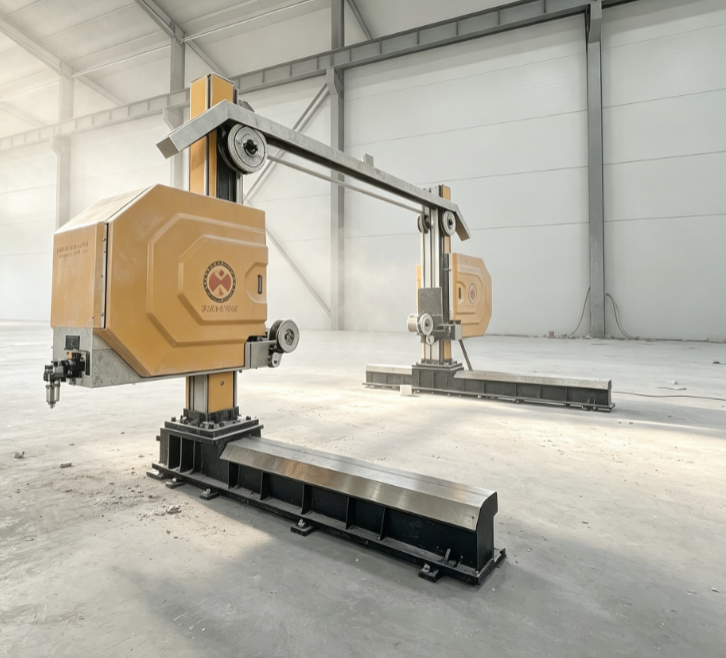

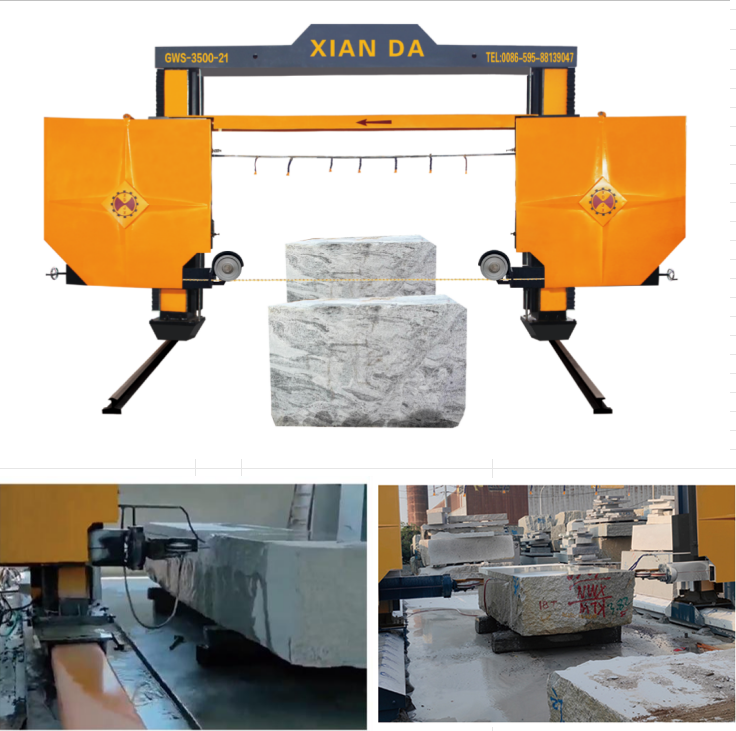

이 돌 와이어 톱 기계는 gantry 유형 이동 구조를 채택합니다. 원재석 블록은 가공을 위해 땅에 직접 배치 될 수 있습니다.운송용 트레일의 필요성을 제거하고 유지보수 비용을 낮추는.
리프팅 집합은 롤러 단위 28 세트와 함께 16 면 가이드 레일을 채택합니다. 중간 변속기는 동기 된 수직 움직임을 가능하게합니다. 높은 안정성을 특징으로합니다.높은 절단 효율과 우수한 정확성, 기계는 특히 대용량 천연 돌 재료를 처리하기 위해 개발되었습니다.
| 매개 변수 | 단위 | GWS-3500-21 | CGWS-3500-21 | GWS-3500-25FW |
|---|---|---|---|---|
| 제어 시스템 | / | PLC | CNC | PLC |
| 최대 처리 크기 | mm | 3500 × 3500 × 2100 | 3500 × 3500 × 2100 | 3500×3500×2500 |
| 와이어 속도 | m/s | 20~40 | 20~40 | 20~40 |
| 주전자 전력 | kW | 15 | 15 | 15 |
| 전체 차원 | mm | 9800 × 5900 × 5600 | 9800 × 5900 × 5600 | 9600 × 5900 × 6500 |
| 물 소비 | m3/h | ≈4 | ≈4 | ≈4 |

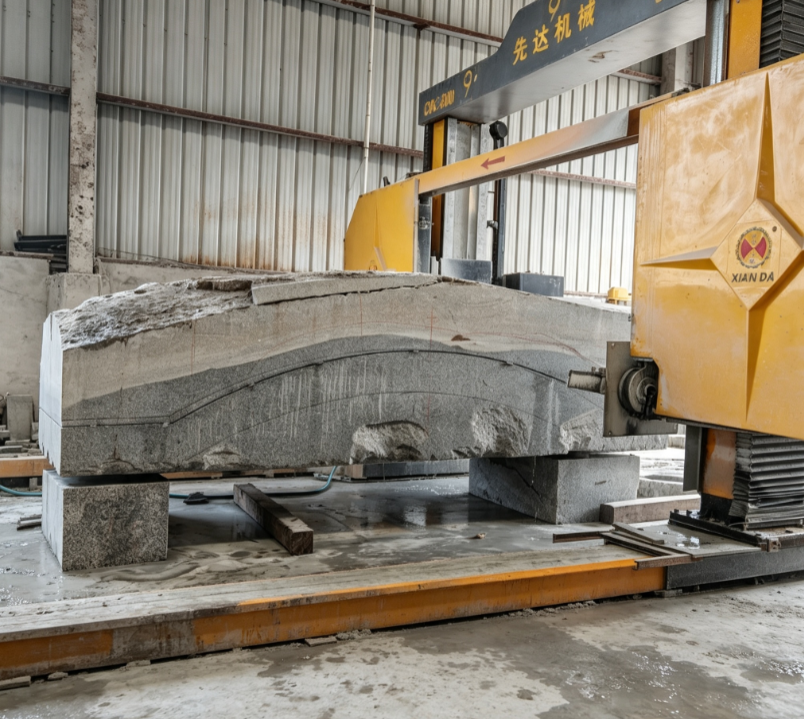

돌 공장에서 큰 돌 블록, 아치 구성 요소, 곡선 슬라이드, 특수 모양의 기념비 및 건축 돌을 처리하는 데 이상적입니다.
대리석, 대리석, 공학 돌을 잘라냅니다. 아치 돌, 구부러진 프로파일 및 사용자 지정 특수 모양의 돌 제품을 위해 완벽합니다.
그래, 랜트리 이동 디자인은 운송 트롤이 필요 없어 추가 투자와 유지보수 비용을 줄여줍니다.
PLC 버전은 간단한 조작으로 일반 절단 작업에 적합합니다. CNC 모델은 복잡한 곡선 돌 처리를위한 프로그램 입력을 지원합니다.
3500×3500×2100mm (GWS-3500-21 / CGWS-3500-21)
3500×3500×2500mm (GWS-3500-25FW)
16 면 가이드 레일 및 28 개의 롤러 그룹으로 장착되었습니다. 동기화 된 리프팅은 안정적인 실행과 높은 절단 정밀도를 보장합니다.
조정 가능한 와이어 속도: 20 ~ 40m/s
모든 모델은 15kW의 주 엔진을 채택합니다.
냉각용 약 4m3/h
우리는 영어 운영 설명서와 튜토리얼 비디오를 공급합니다. 해외 현장 기술 서비스는 요청에 따라 마련 될 수 있습니다.
이 기계는 대형 원재석 블록 처리를 위해 특별히 설계되었습니다.
