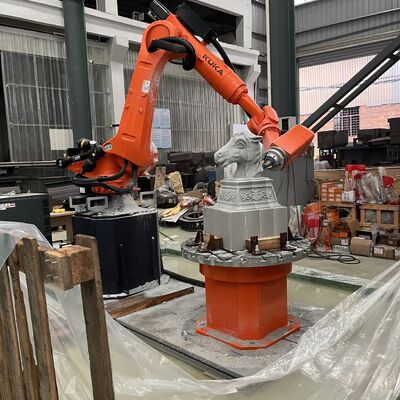

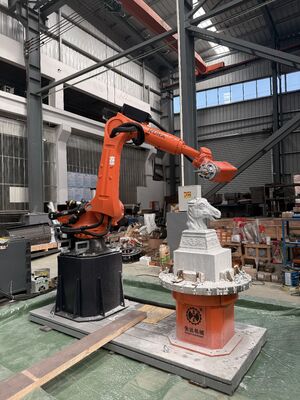

정밀 돌 절단 및 복잡한 조각 응용 프로그램을 위해 특별히 설계 된 고급 6 축 CNC 로봇 시스템.이 산업용 기계 는 복잡한 3 차원 돌 가공 을 위해 로봇 유연성 과 CNC 정밀성 을 결합 한다.
| 매개 변수 | 사양 |
|---|---|

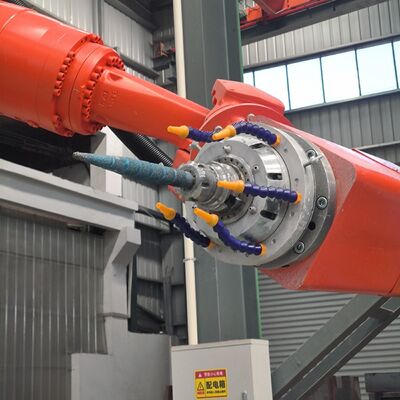

| 스핀드 타입 | BT2 |
| 스핀드 전력 | 15kW |
| 스핀드 속도 | 18000 rpm |
| 기압 도구 교환기 | 지원 |
| 스핀드 슬롯 위치 | 네 |
| 자동 도구 물 분사 | 네 |
| BT40, 도구 잡지 (20 도구) | 선택 사항 |
| 도구 설정 가이브 측정 | 선택 사항 |
| 호환성 있는 도구 | 톱 블레이드, 거친 조각 도구, 1/2G 도구, 형성 도구 |
| 톱 블레이드 지름 | 300~400mm |
| 축 구성 | 6축 로봇 팔 |
|---|---|
| 작업 범위 | 응용 프로그램 요구 사항에 따라 사용자 정의 가능 |
| 제어 시스템 | 로봇 통합을 갖춘 고급 CNC 컨트롤러 |
| 물질적 호환성 | 대리석, 대리석, 석회암, 공학 석 |
| 위치 정확성 | 반복 가능한 결과로 높은 정확성 |
| 전력 요구 사항 | 산업용 3단계 전원 공급 |
| 매개 변수 | 사양 |
|---|---|
| 최대 작업 범위 | 2701mm |
| 최대 운용량 | 275kg |
| 부하량 | 210kg |
| 등급 추가 부하 (토리 메커니즘/부름/팔) | 0kg / 0kg / 50kg |
| 위치 반복성 (ISO 9283) | ±0.05mm |
| 축 수 | 7 |
| 설치 위치 | 바닥 |
| 바닥 공간 | 3000mm * 1200mm |
| 대략 무게 | 2330kg |
| 전체 전력 | 35kW |
| 매개 변수 | 사양 |
|---|---|

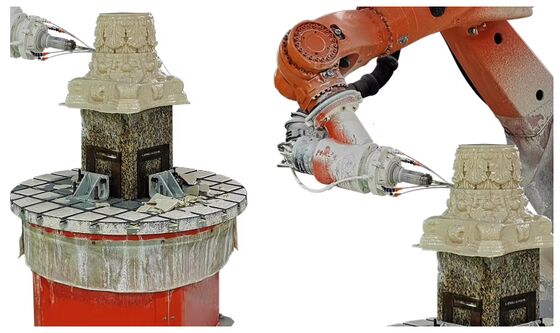

| 회전 작업 테이블 가공 크기 | 1000*1000*2500mm |
| 회전 작업 테이블 반복성 | 1 아크/분 |
| 평면 절단 작업 테이블 | 선택 사항 |
| 평면 작업 테이블 가공 크기 | 2500*1500*80mm |
| 축 제1 | 이동 범위 | 이동 속도 |
|---|---|---|
| A1 | ±185° | 120 °/s |
| A2 | -140° / -5° | 115 °/s |
| A3 | -120° / 168° | 112 °/s |
| A4 | ±350° | 179 °/s |
| A5 | ±125° | 172 °/s |
| A6 | ±350° | 220 °/s |
| A7 | 무한 회전 각도 | 118 °/s |
| 매개 변수 | 사양 |
|---|---|
| 작동 온도 | 0 °C ~ 55 °C (273 K ~ 328 K) |
| 보호등급 (IEC 60529) | IP65 |
| 조작기 보호 등급 (IEC 60529) | IP65 / IP67 |
